Avstånd till befintliga ledningar vid styrd borrning: vad ledningsägarna kräver

Därför skiljer sig kraven mellan ledningsägare

Hur nära en befintlig ledning man får borra står i varje ledningsägares grävbestämmelser, som ofta följer med svaret på ledningsanvisningen. De bygger ofta på branschens regelverk, EBR för elnät och Energigasnormerna (EGN) för gas, men varje ägare gör sina egna avvägningar.

Skillnaderna har tre förklaringar:

• Konsekvensen vid en träff. En lågspänningskabel till några fastigheter är något annat än en regionnätskabel eller en gasledning under högt tryck.
• Hur väl läget är känt. Ellevio skriver att lägena inte alltid är exakta och att gamla kablar kan saknas i den digitala dokumentationen. Deras kablar för 0,4–24 kV ligger generellt på 0,6 meters djup, men avvikelser förekommer.
• Framtida underhåll. Ägaren måste kunna gräva fram sin ledning vid ett fel.

Läs villkoren från varje ledningsägare i ärendet, se ledningsanvisning inför borrning.

Exempel på krav vid borrning nära ledningar

Exemplen gäller bara respektive ägares ledningar och revideras, så utgå från versionen i ditt ärende.

Sidled och höjdled

Många villkor skiljer inte på riktning, och Vattenfall skriver uttryckligen att metern gäller även i djupled. Öresundskraft skiljer mellan korsning, där höjdskillnaden räknas, och parallell borrning, där sidavståndet räknas. En anborrningssadel på gasrörets ovansida kan sticka upp 0,3 meter, och alla avstick ska behandlas som om de har en sådan.

Avstånd mellan ledningar i mark

Kraven ovan skyddar den befintliga ledningen under borrningen. Dessutom finns krav på var den nya ledningen får ligga när den är klar. Profilen måste klara båda.

För gas anger Energigasnormerna (EGN 2023) minsta fria avstånd till annan anläggning i mark. Exempel ur normens tabell 6.3, som Öresundskraft återger i sin grävinstruktion:

Flera av avstånden får minskas, till exempel om någon av ledningarna ligger i gastätt skyddsrör.

Avstånd mellan VA-ledningar och andra ledningar

För VA sätter den lokala VA-huvudmannen eller kommunen kraven, oftast i en teknisk handbok. Kraven skiljer sig åt mellan landets kommuner, så kontrollera den aktuella handboken för platsen. Det gör Konduit i planeringen av varje borrning. Två exempel visar hur kraven kan se ut. Danderyds kommuns tekniska handbok (reviderad 2025) anger minst en meter mellan VA-ledningar och parallella ledningar och kablar, som inte heller får ligga inom VA-ledningens teoretiska schakt med släntlutning 1:1. Vattenledningen får inte ligga under eller i nivå med spillvattenledningen utan särskilt godkännande. Eskilstuna Energi och Miljö (2019) anger 1,5 meter i plan mellan el- eller fiberledning och VA-ledning och minst 0,30 meter i höjd vid korsning över VA-ledning.

Den teoretiska schakten spelar störst roll vid parallell borrning bredvid en djup VA-ledning. Med en släntlutning på 1:1, som i Danderyds handbok, ska en ny ledning på en meters djup, bredvid en VA-schakt med botten på tre meter, ligga minst två meter utanför schaktbottnens kant. Se också styrd borrning för VA-ledningar.

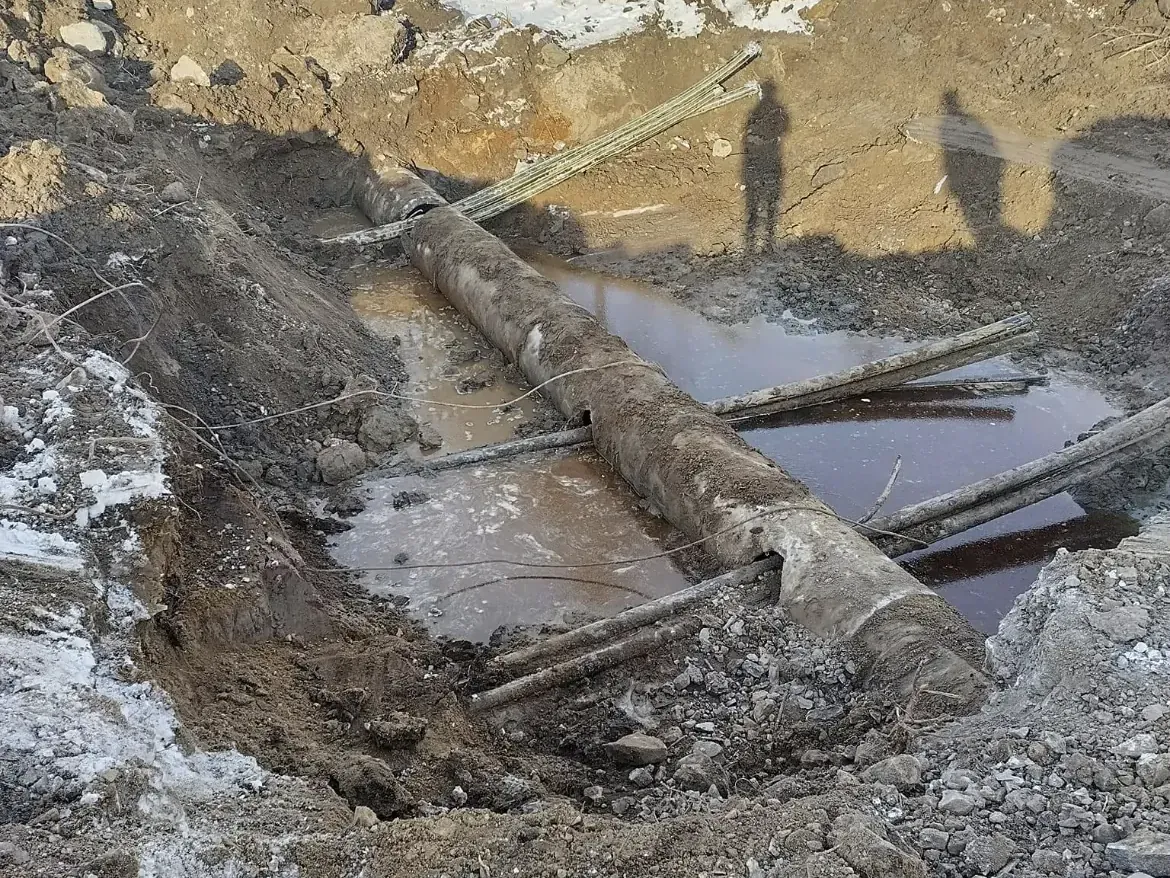

Friläggning, provgrop och samråd

Villkoren anger också när ledningen ska friläggas och ägaren kontaktas. Tre krav återkommer:

• Friläggning där banan korsar eller går nära en ledning med okänt djup.
• Samråd inom ägarens zon, hos Ellevio inom tre meter vid horisontell borrning.
• Bevakning vid högspänning och högtrycksgas. Vattenfall tillåter inte att kablar på 33–150 kV friläggs utan bevakning eller samordning, och Öresundskraft bevakar markarbete intill sina högtrycksledningar.

Så räknas marginalen i profilen

Ett krav på en meter är ett minsta avstånd, inte ett mål för profilen. Räkna från ytterkanten av det största verktyget som passerar, oftast rymmaren, och inte från pilotens centrumlinje. Lägg sedan till osäkerheten i sökarens djupavläsning, som ökar med djupet, och i ledningens läge där den inte har frilagts. Lokaliseringens noggrannhet beskrivs i guiden om styrd borrning.

Ditch Witchs riktlinjer, skrivna för amerikanska förhållanden, anger att en korsning ska kunna ses, till exempel i en provgrop, när piloten och rymmaren passerar, annars bör en annan sträckning väljas. Vid parallell borrning inom ungefär en meter från en ledning anger de friläggning var 15:e meter och avläsning av borrhuvudet ungefär var 1,5 meter.

Säkerhet nära spänningsförande kablar och gasledningar

Spänningsförande kablar

Alla kablar som påträffas i mark ska betraktas som spänningsförande, skriver Ellevio. Borrsträngen är av stål, och går borrhuvudet in i en spänningsförande kabel kan riggen bli spänningsförande. Riggen ska därför ha elträffslarm och vara jordad. Ditch Witchs riktlinjer beskriver hur det går till i praktiken och anger bland annat att:

• riggens elträffslarm ska kopplas in och testas vid varje skiftstart, innan förankringen drivs ned,
• förankringen ska drivas ned helt för jordning, annars används ett jordspett,
• borrare och sökare bör bära elisolerande stövlar om borrningen kan komma inom omkring tre meter (10 fot) från en elkabel,
• ingen bör röra riggen medan den borrar.

Säkerhetskraven på själva riggen finns i SS-EN 16228-3:2014+A1:2021, Borrnings- och grundläggningsutrustning – Säkerhet – Del 3: Styrd horisontell borrutrustning. Hur larmet och jordningen kopplas in och testas på en viss rigg framgår av tillverkarens bruksanvisning.

Ellevio kräver dessutom samråd och elsäkerhetsledare på plats vid markarbete inom en meter från kablar på 33 kV och inom tre meter från kablar på 77–400 kV.

Gasledningar

Utströmmande gas under högt tryck kan innebära livsfara för den som är nära, skriver Öresundskraft. Gasledningar har normalt markeringsband, men inte alltid om de själva har borrats eller tryckts ned. Varberg Energi kräver tillstånd och riskanalys för arbete inom tio meter från sina gasledningar.

Om borrningen skadar en ledning

Det här gör du direkt

1. Stoppa borrningen. Vid träff på en elkabel stannar den som står på riggen kvar där, och den som står utanför stannar där den är utan att röra riggen, enligt Ditch Witch. Borraren försöker bryta kontakten genom att dra tillbaka borrsträngen. Följ riggens bruksanvisning och gå aldrig fram till en skadad kabel.
2. Vid gasläcka stängs maskinerna av och alla tändkällor släcks. Ring 112, varna alla i närheten och lämna platsen.
3. Ring ledningsägarens felanmälan och ange ledningsanvisningens referensnummer. Vid elskador avgör elnätsägarens personal säkerhetsavståndet, skriver Ellevio. För vatten och avlopp kontaktas kommunen, enligt Ledningskollen.
4. Titta inte in i en avbruten fiberkabel. Ljuset kan skada ögonen.
5. Dokumentera tid, läge och djup enligt borrprotokollet, med foton. Dödsfall, svårare personskador och tillbud som inneburit allvarlig fara för liv eller hälsa ska arbetsgivaren utan dröjsmål anmäla till Arbetsmiljöverket enligt 3 kap. 3 a § arbetsmiljölagen.

Vem betalar skadan?

Grunden är skadeståndslagen: den som av vårdslöshet vållar sakskada ska ersätta den, och arbetsgivaren svarar för skador som anställda vållar i tjänsten. I ledningsägarnas villkor är ersättningskraven ofta bredare formulerade. Ellevio kräver ersättning för samtliga reparationskostnader. Öresundskraft och Varberg Energi kräver ersättning för samtliga kostnader och nämner även kostnader för tredje man, och Varberg Energi skriver att det gäller även om ledningen var utsatt. Vattenfall debiterar reparation och följdkostnader, inklusive skadestånd till kunder, när grävningen skett utan anvisning eller skadan orsakats av försumlighet eller vårdslöshet.

Även beställaren kan bli ansvarig. I NJA 1998 s. 617 hade en optokabel skadats när marken på en åker luckrades upp med traktorgrävare. Högsta domstolen fann att både maskinföraren och den markägare som beställt arbetet varit vårdslösa, eftersom ingen begärt kabelanvisning. De fick svara solidariskt, och att kabeln bara låg 45 centimeter ned minskade inte ansvaret.

Om utsättningen var fel

Har en felaktig utsättning bidragit till skadan kan ersättningen jämkas för ledningsägarens medvållande (6 kap. 1 § skadeståndslagen). Men villkoren säger att läget kan avvika, och Vattenfall att borrning alltid sker på egen risk. Den som borrat nära en utsatt ledning utan att kontrollera läget kan få svårt att hänvisa till en felaktig utsättning. Avgörande blir vad som går att visa med foton, inmätta provgropar och borrprotokoll. Mellan beställare och entreprenör avgör avtalet vem som bär kostnaden, se även vad styrd borrning kostar.

Konduit är en extern borravdelning för entreprenörer. Vi går igenom befintliga ledningar och ledningsägarnas villkor inför metodval och kalkyl, styr produktionen och dokumenterar korsningarna i borrprotokoll och inmätning. Läs mer om våra tjänster.
